Fullstar Electronics tilbyr kvalitets- og standard kundelagde elektroniske og passive komponenter toroidal induktor choke coil og løsningsprodukter, og er en ledende toroid induktor choke coil produsent og leverandør i Kina. velkommen til engros elektronikk toroidal induktor choke coil fra vår fabrikk.

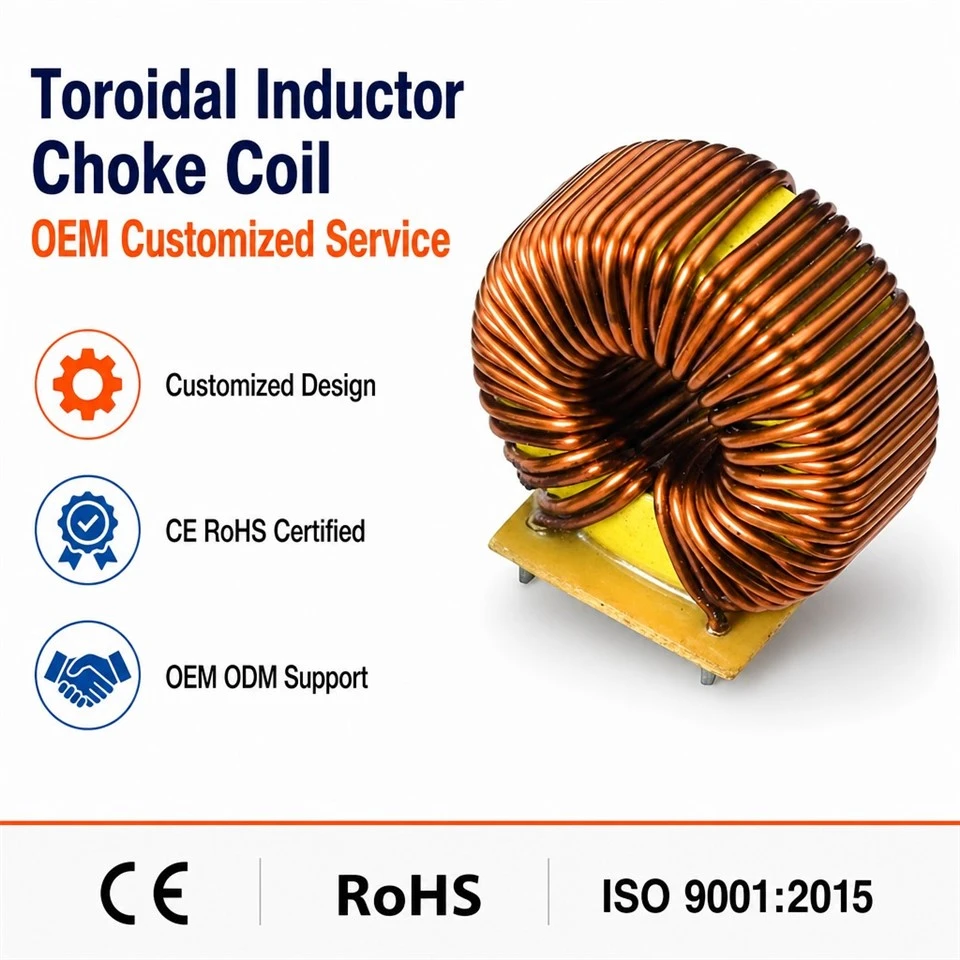

Toroidal induktorchokespole – OEM & ODM tilpasset design

Produktoversikt

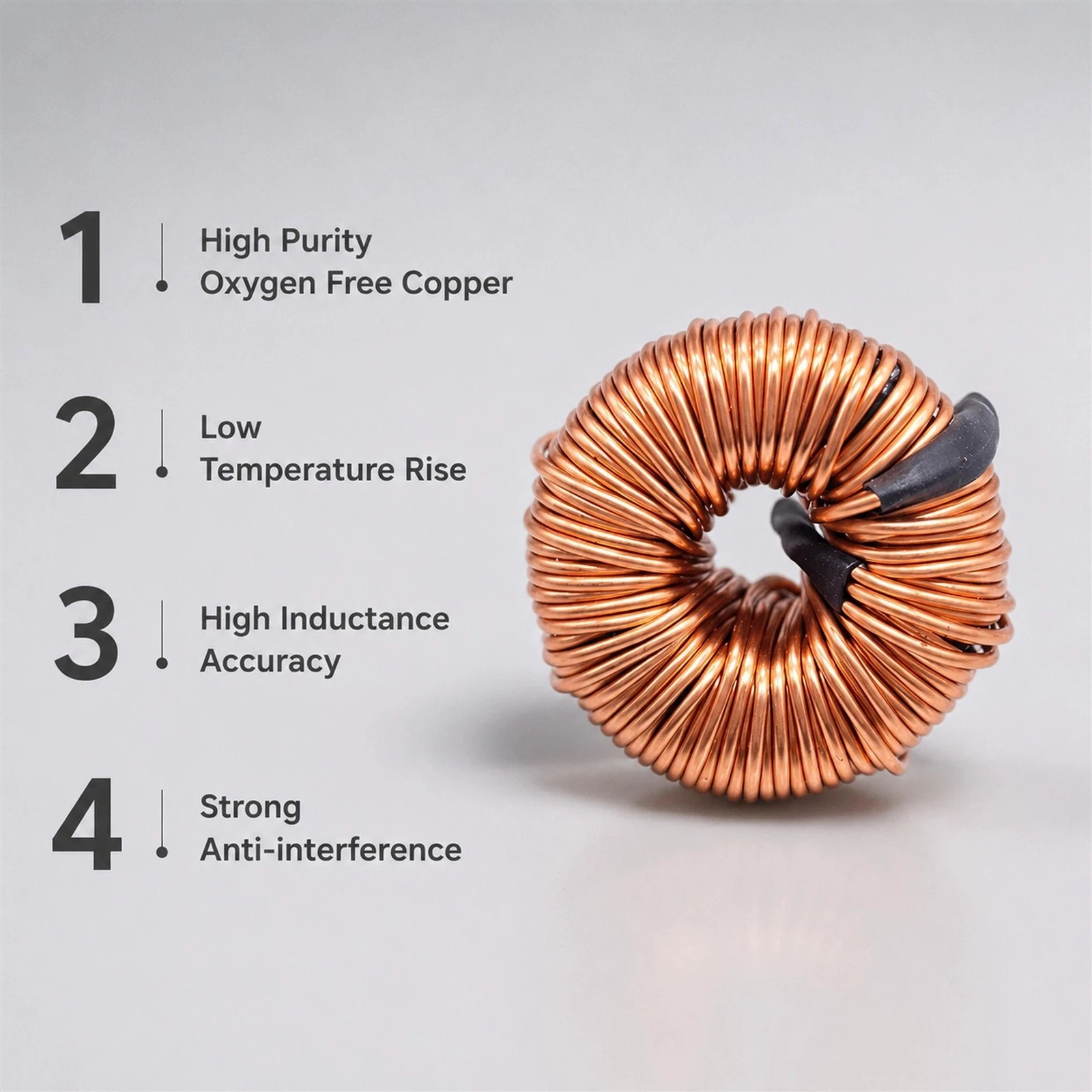

A Toroidal induktor choke coiler en magnetisk komponent med en toroidformet kjerne med ledende ledning viklet rundt omkretsen. Avhengig av kjernematerialet, viklingskonfigurasjonen og elektriske spesifikasjoner, kan den utformes for energilagring, strømfiltrering, rippelreduksjon eller undertrykkelse av elektromagnetisk interferens (EMI) i elektroniske kretser.

Den toroidformede strukturen gir en kompakt magnetisk design med en relativt lukket magnetisk bane. Sammenlignet med enkelte design med åpen kjerne, kan en riktig utformet toroidal induktor bidra til å redusere ekstern magnetfeltlekkasje. Faktisk ytelse avhenger av kjernematerialet, viklingsarrangement, driftsfrekvens, strøm og komponentkonstruksjon.

Våre toroidale induktor chokespoler kan tilpasses for å møte ulike bruks- og produksjonskrav. OEM- og ODM-støtte kan vurderes for prosjekter som krever spesifikke elektriske egenskaper, mekaniske dimensjoner, viklingskonfigurasjoner eller PCB-monteringsarrangement.

Enten du utvikler en strømforsyning, industrielt elektronisk utstyr eller en EMI-filtreringskrets, starter valg av passende toroidal induktor med å forstå dine driftsforhold og elektriske krav.

Nøkkelegenskapene til toroidale induktorchokespoler

1. Toroidal kjernedesign

Den ringformede magnetiske kjernen gir en kontinuerlig magnetisk bane for viklingen. Denne strukturen er mye brukt i induktorer og choker designet for ulike kraft- og filtreringsapplikasjoner.

2. Tilpassbare elektriske egenskaper

Elektriske spesifikasjoner kan defineres i henhold til tiltenkt bruk. Avhengig av designet kan nøkkelparametere inkludere induktans, merkestrøm, viklingsmotstand, driftsfrekvens og temperaturøkning.

Endelige spesifikasjoner bør bekreftes gjennom produktdesign, databladgjennomgang og testing.

3. OEM og ODM tilpasning

OEM- og ODM-tjenester kan støtte kunder med applikasjonsspesifikke magnetiske komponenter. Tilpasningsalternativer kan omfatte kjernedimensjoner, ledningsvalg, viklingssvinger, terminalkonfigurasjon, monteringsstruktur og andre mekaniske eller elektriske krav, avhengig av designgjennomførbarhet.

4. Kompakt magnetisk struktur

Den toroidale kjernen kan gi en effektiv magnetisk bane innenfor en kompakt formfaktor. Den totale størrelsen og ytelsen avhenger av valgt kjernemateriale, kjernedimensjoner, viklingsdesign og elektriske driftsforhold.

5. Integrasjon i elektroniske systemer

Avhengig av den elektriske designen, kan toroidale induktorer integreres i strømkonverteringskretser, strømfiltreringsnettverk og andre applikasjoner som krever induktans eller magnetisk støydemping.

Anvendelser av toroidale induktorchokespoler

Bytte strømforsyninger

Toroidale induktorer kan brukes til å bytte strømforsyningskretser for energilagring, strømutjevning eller filtrering, avhengig av deres elektriske design og plassering i kretsen.

EMI-filtrering

Når den er spesielt utformet som en choke, kan en toroidformet magnetisk komponent bidra til å redusere visse typer elektromagnetisk interferens. Viklingskonfigurasjonen og impedansegenskapene bestemmer om den er egnet for støydemping i vanlig modus eller differensialmodus.

Industriell elektronikk

Industrielle kontrollsystemer, kraftutstyr og elektroniske enheter kan bruke toroidale induktorer der den nødvendige induktansen, strømhåndteringen og mekaniske konfigurasjonen samsvarer med applikasjonen.

Strømkonverteringsutstyr

Vekselrettere, omformere og andre kraftelektroniske systemer kan ha toroidale induktorer for energilagring eller filtrering. Den riktige komponenten må velges i henhold til kretstopologien, strømbølgeformen, svitsjefrekvensen og termiske krav.

Tilpasset elektronisk utstyr

For applikasjoner med ikke-standard dimensjoner eller elektriske krav, kan en tilpasset toroidal induktor tilby en passende løsning når en hyllevarekomponent ikke oppfyller designspesifikasjonene.

OEM & ODM Toroidal induktortilpasning

Ulike elektroniske applikasjoner krever forskjellige magnetiske komponentegenskaper. Et tilpasset design bør begynne med en klar forståelse av de elektriske driftsforholdene og installasjonskravene.

Avhengig av produksjonsevne og designmulighet, kan tilpasning dekke:

Kjernedimensjoner:Innerdiameter, ytre diameter og kjernehøyde.

Kjernemateriale:Valgt i henhold til induktans, frekvens, strøm, tap og temperaturkrav.

Viklekonfigurasjon:Trådtype, tråddiameter, viklingssvinger og viklingsarrangement.

Elektriske spesifikasjoner:Målinduktans, merkestrøm, viklingsmotstand og andre avtalte parametere.

Mekanisk design:Ledningsavstand, terminalarrangement, monteringsmetode og overordnede dimensjoner.

Søknadskrav:Driftstemperatur, vibrasjonsforhold, isolasjonskrav og andre relevante miljøfaktorer.

For å evaluere et tilpasset prosjekt kan kundene levere et eksisterende dataark, teknisk tegning, referanseeksempel eller applikasjonskrav. Den endelige designen bør bekreftes gjennom teknisk gjennomgang og passende testing.

Hvordan velge riktig toroidal induktor

Å velge en passende toroidal induktor krever evaluering av de elektriske, magnetiske, termiske og mekaniske kravene til målkretsen.

Induktans

Induktans påvirker komponentens oppførsel i kretsen. Den nødvendige verdien bør bestemmes fra kretsdesignet og verifiseres under de spesifiserte måleforholdene.

Nominell strøm og metningsstrøm

Merkestrøm relaterer seg til komponentens drifts- og termiske grenser, mens metningsstrøm beskriver strømnivået der induktansen avtar betydelig på grunn av kjernemetning. Disse verdiene er ikke utskiftbare og bør kontrolleres separat når det er relevant.

Kjernemateriale

Ulike kjernematerialer har forskjellige magnetiske egenskaper, frekvensegenskaper og tapsatferd. Kjernevalg bør samsvare med driftsfrekvens, gjeldende bølgeform, temperaturområde og tiltenkt funksjon.

DC motstand

Viklemotstand bidrar til ledningstap og temperaturøkning. Et passende design bør balansere elektrisk ytelse, ledningsdimensjoner, tilgjengelig plass og termiske krav.

Driftsfrekvens

Induktorytelsen kan endres med frekvensen på grunn av kjernetap, viklingstap, parasittisk kapasitans og andre effekter. Sjekk komponentens spesifiserte driftsforhold i stedet for å stole på induktans alene.

Dimensjoner og montering

Verifiser kjernedimensjonene, den totale komponentstørrelsen, terminalarrangementet og monteringsmetoden mot tilgjengelig PCB-plass og monteringskrav.

EMI ytelse

For støydempende applikasjoner, evaluer impedanskarakteristikkene og bekreft om komponenten er designet for fellesmodus eller differensialmodusfiltrering. Valider resultatet i den faktiske kretsen når EMI-samsvar er viktig.

Kvalitets- og samsvarshensyn

Elektrisk og mekanisk ytelse bør verifiseres mot de avtalte produktspesifikasjonene. Relevant inspeksjon og testing kan omfatte induktansmåling, viklingsmotstandsmåling, dimensjonal inspeksjon og andre tester som passer til komponentdesignet.

Der det er aktuelt, bør kundene bekrefte tilgjengeligheten og omfanget av relevante kvalitetsstyringssertifiseringer, materialsamsvarsdokumentasjon og produktspesifikke testrapporter før kjøp.

CE, RoHS og ISO 9001:2015 refererer til ulike typer samsvar eller kvalitetsrelaterte krav. De skal ikke behandles som utskiftbare produktytelsesgarantier. Gjeldende erklæringer, sertifikater og støttedokumentasjon bør verifiseres for den faktiske produsenten og produktet.

Vi er en ledende profesjonell produsent som spesialiserer seg på magnetiske komponenter og elektroniske løsninger. Grunnlagt i 2009 og med hovedkontor i det høyteknologiske sentrum av Xi'an, har vi samlet over 15 års dyp ekspertise innen forskning, utvikling og produksjon av høyytelsestransformatorer og induktorer. Anlegget vårt spenner over 3000 kvadratmeter og drives av en dedikert arbeidsstyrke av 300+ dyktige fagfolk, inkludert et senior FoU-team fokusert på skreddersydde magnetiske design.

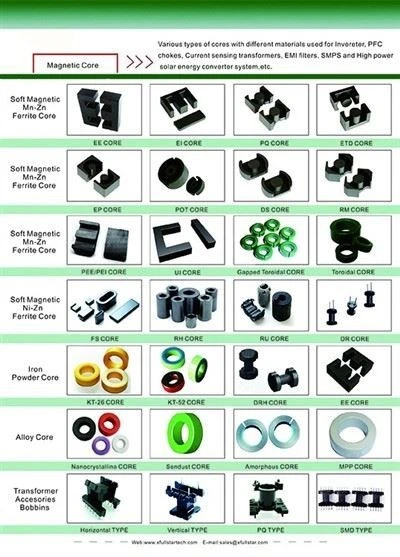

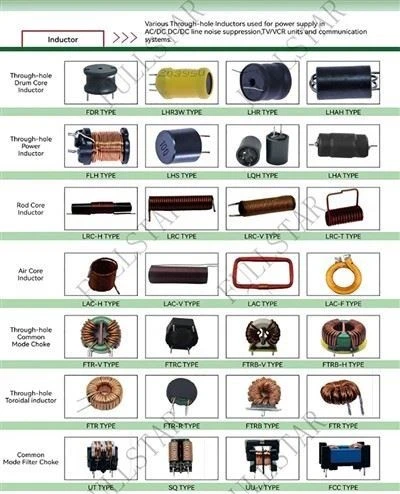

Vår omfattende produktlinje har høyfrekvente og lavfrekvente transformatorer, ringkjerteltransformatorer, strømtransformatorer og et bredt utvalg av induktorer og magnetiske kjerner. Som en topp 6 ledende fabrikk for industrielle kontroller leverer vi kritiske komponenter for strømforsyninger, telekommunikasjon, bilelektronikk og grønn energisektorer globalt.

Kvalitet er vår kjernekompetanse. Fullstar opererer under et strengt ISO9001:2015 kvalitetsstyringssystem. Produktene våre har internasjonale sikkerhets- og miljøsertifiseringer, inkludert UL, CE, RoHS og REACH. Hver enhet gjennomgår en 100 % streng testprosess før forsendelse for å sikre null-defekt pålitelighet i krevende industrielle miljøer.

Vi utmerker oss i tilpasning. Med avanserte designbaserte og prøvebaserte muligheter tilbyr vi rask 7-dagers prototyping og fleksible OEM/ODM-tjenester. Vår forsyningskjede når over 80 land, og gir lokal støtte og kostnadseffektiv logistikk. Enten du trenger høyvolumsproduksjon eller spesialtilpassede spoler i små partier, leverer Fullstar presisjonskonstruerte magnetiske komponenter som driver innovasjonen din fremover. Vi ønsker velkommen globale forretningshenvendelser for langsiktige strategiske partnerskap.

Hva er en toroidal induktor-chokespole?

Det er en magnetisk komponent laget ved å vikle ledende ledning rundt en ringformet kjerne. Avhengig av utformingen kan den brukes til energilagring,

strømfiltrering eller støydemping.

Hva er fordelene med en toroidal induktor?

En toroidal kjerne gir en relativt lukket magnetisk bane og kan bidra til å redusere ekstern magnetfeltlekkasje. Ytelsen, størrelsen, effektiviteten og egnetheten avhenger av kjernematerialet, viklingsdesign og driftsforhold.

Er en toroidal induktor det samme som en vanlig modus choke?

Ikke nødvendigvis. En toroidal induktor beskriver en komponent ved sin kjerneform, mens en vanlig modus choke er definert av dens elektriske funksjon og viklingsarrangement. En toroidal komponent kan utformes som en vanlig modus choke, men ikke alle toroidale induktorer er en common modus choke.

Kan toroidale induktorer tilpasses?

Ja, tilpasset design kan være mulig avhengig av produksjonsevne og tekniske krav. Typiske designhensyn inkluderer kjernedimensjoner, kjernemateriale, ledningsspesifikasjoner, viklingssving, induktans, strømstyrke og monteringskonfigurasjon.

Hvilken informasjon er nødvendig for et tilpasset tilbud?

Nyttig informasjon inkluderer nødvendig induktans, driftsstrøm, driftsfrekvens, dimensjoner, kjernemateriale hvis spesifisert, monteringskrav, driftstemperatur, målapplikasjon og forventet bestillingsmengde. Et datablad, tegning eller referanseeksempel kan også bidra til å avklare krav.

Hvordan velger jeg en toroidal induktor for EMI-undertrykkelse?

Identifiser først typen støy, dens frekvensområde og den aktuelle strømbanen. Se deretter gjennom komponentens impedansegenskaper, strømklassifisering, viklingskonfigurasjon og parasittiske effekter. Det endelige valget bør valideres gjennom kretstesting og passende EMI-målinger.

Be om en tilpasset toroidal induktorløsning

Ser du etter en toroidal induktor chokespole for en spesifikk elektronisk applikasjon?

Del dine elektriske spesifikasjoner, mekaniske tegninger, referanseprøver eller prosjektkrav for en teknisk gjennomgang. OEM- og ODM-alternativer kan evalueres i henhold til nødvendig ytelse, produksjonsmulighet og bruksforhold.
