Hvordan velge riktig ferrittkjerne?

Magnetiske materialer: mn-znferrittkjerne, ni-zn ferritt, NdFeb, aluminium Fe-B, Fe-Si, Fe-Si... Påføring av ferrosilisium aluminium, ferrosilisium, mangan, sink, nikkel, magnesium, jern, grafitt og andre magnetiske materialer støping. Jern silisium, jern silisium aluminium, jern nikkel.

Magnetiske materialer kan deles inn i to kategorier: permanent magnet og myk magnetisk. Permanente magnetmaterialer, også kjent som harde magnetiske materialer, slike materialer kan beholde sin remanens i lang tid, har høy tvangskraft og tåler ikke for sterk magnetfeltinterferens. Myke magnetiske materialer tilsvarer det, med lav koersivitet og høy permeabilitet, som er enkle å magnetisere og avmagnetisere av eksternt magnetfelt. Hovedfunksjonen er konvertering og overføring av magnetisk og elektromagnetisk energi, som er mye brukt i elektrisk energikonverteringsutstyr, og er et viktig materiale i elektronisk krafts tid. Myke magnetiske materialer kan deles inn i metall myk magnetisk, ferritt myk magnetisk, amorfe og nanokrystallinske tre kategorier. Myk magnetisk metall mye brukt, verdens årlige produksjon på mer enn en million tonn, kan fortsatt deles inn i rent jern, silisiumstål, permalloy, metall myk magnetisk kjerne og andre kategorier, hvorav metall myk magnetisk kjerneytelse er den mest utmerkede , mye brukt i solceller, energilagring, nye energibiler og andre plater.

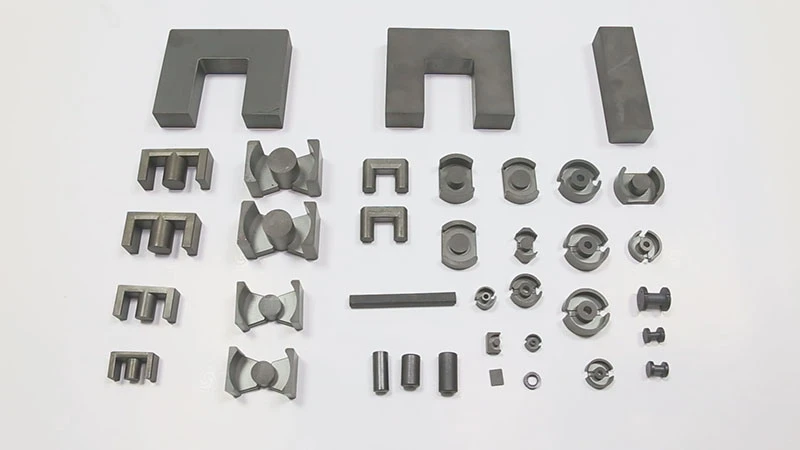

Myk magnetisk pulverkjerne i metall er et mykt magnetisk materiale laget av magnetisk pulverbelagt med isolerende medium. Det er det myke magnetiske materialet med de beste omfattende egenskapene innen myke magnetiske materialer. De magnetiske egenskapene til den myke magnetiske kjernen, kombinert med fordelene med myke magnetiske metallmaterialer og myk magnetisk ferritt, fordi pulveret er laget av ferromagnetiske partikler, er den metningsmagnetiske induksjonsstyrken høy, og på grunn av eksistensen av et isolerende lag, dens resistivitet er også høy. Når det gjelder støpeprosess, har den sterk plastisitet sammenlignet med amorf myk magnetisk modenhet. Myk magnetisk pulverkjerne kan møte behovene for høyfrekvent (KHz ~ MHz) bruk og volumminiatyrisering på samme tid, og kan behandles til ringer, E, U, etc., for å møte forskjellige applikasjoner.

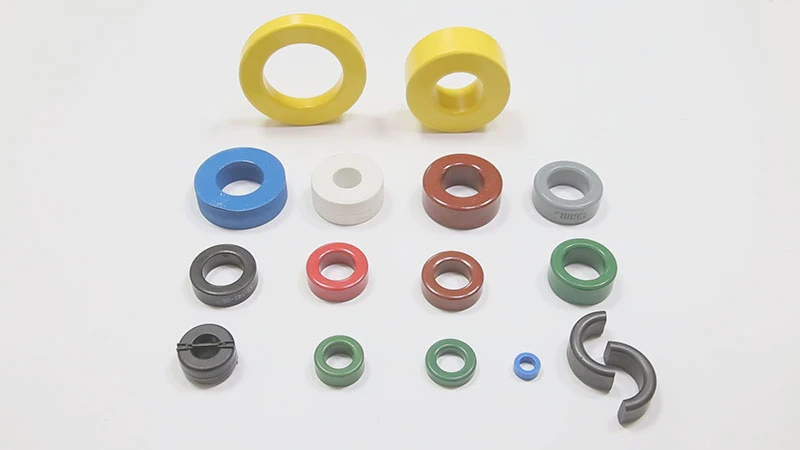

Myk magnetisk pulverkjerne av metall kan deles inn i jernpulverkjerne, karbonyljernpulverkjerne, magnetisk pulverkjerne av jernsilisiumaluminium, magnetisk pulverkjerne av jernsilisium, magnetisk pulverkjerne med høy fluks, magnetisk pulverkjerne av jernnikkelmolybden.

Jernpulverkjerne: rent jernpulver som råmateriale, belagt med overflateisolasjon og blandet med organisk limpressing. Det er mye brukt i energilagringsinduktorer, dimming choke, EMI støyfiltre, DC utgangs-/inngangsfiltre, etc.

Karbonyljernkjerne: laget av ultrafint rent jernpulver, med utmerkede magnetiske skjevhetsegenskaper og god høyfrekvent tilpasningsevne. Dens DC-forspenningsegenskaper er mye bedre enn andre magnetiske pulverkjerner, og det er et ideelt materiale for produksjon av høyfrekvente svitsjekretsutgangsdrosler, resonansinduktorer og høyfrekvente avstemte magnetkjerner.

Ferrosilica-aluminium magnetisk pulverkjerne: et mykt magnetisk komposittmateriale produsert av 85% Fe, 9% Si, 6% Al legeringspulver, egnet for effektfaktorkorreksjonskretser (PFC-induktorer), pulssweep-transformatorer og energilagringsfilterinduktorer.

Ferrosilisium magnetisk pulverkjerne: utviklet relativt sent, laget av 94% Fe og 6% Si legeringspulver, egnet for storstrømschoke, høyenergilagringskraftinduktorer, PFC-induktorer, etc., er mye brukt i solenergi, vindenergi, hybrid elektriske kjøretøy og andre nye energifelt.

Magnetisk kjerne med høy fluks: Den magnetiske kjernen med høyeste flukstetthet, med utmerkede DC-forspenningsegenskaper, lavt tap og høye energilagringsegenskaper. Magnetisk kjerne med høy fluks er ideell for applikasjoner med høy effekt og høy DC-forspenning, for eksempel dimmespoler, tilbakeslagstransformatorer, in-line støyfiltre, pulstransformatorer og induktorer for effektsykluskorreksjon.

Jern nikkel molybden magnetisk kjerne: Et pulver kjernemateriale laget av 17% Fe, 81% Ni og 2% Mo legeringspulver, også kjent som molybden Permalloy magnetisk kjerne, med høy permeabilitet, høy resistivitet, lav hysterese og lavt virvelstrømstap. Innen magnetisk pulverkjerne er tapet av magnetisk pulverkjerne av jern nikkelmolybden den laveste, men har også den beste temperaturstabiliteten. Egnet for backsweep-transformatorer, høye Q-filtre, boost- og buck-induktorer, effektfaktorkorreksjonsinduktorer (PFC-induktorer), filtre, etc.

Produktapplikasjon:

1. Utviklingen av solcelle- og energilagring har gått inn i den raske banen, og den legerte myke magnetiske basisdisken er robust.

2, ny energi kjøretøy spor empowerment, legering myk magnetiske behov for å øke hastigheten.

3, frekvenskonvertering klimaanlegg permeabilitet øke, fremme legeringen myk magnetisk etterspørsel.

4, UPS-feltet drar nytte av den digitale økonomien og høyfrekvente trend, legering myk magnetisk etterspørsel forventes å øke.

5, den globale legeringen myk magnetisk total etterspørselsvekst er rask, de neste tre årene sammensatt vekstrate på 42%.

Jern silisium pulver materiale applikasjoner er: nye energi induktorer, nye energi høyfrekvente transformatorer, høyeffekt fotovoltaiske transformatorer. En- og trefasereaktorer, kraftfrekvensspesialtransformatorer, UPS-lading, datasenter, ladebunke, vindenergi, solcelle, utendørs energilagring, kjøretøysensor, etc.

Produktene er hovedsakelig FeSi-materialer, kategorier er nye energiinduktorer, ny energi høyfrekvente transformatorer, høyeffekts fotovoltaiske transformatorer. Enkel, trefase reaktor, kraftfrekvens spesialtransformator. FeSi materialapplikasjon, UPS-lading, datasenter, ladehaug, vindenergi, solcelle, utendørs energilagring, kjøretøyregistrering, etc. For mer informasjon, vennligst kontakt oss påsales@xfullstar.com
