Hvordan koble transformatoren og elektrisk energimåler?

Transformatoren er tilkoblingselementet mellom primærsystemet og det sekundære systemet i vekselstrømskretsen. Arbeidsprinsippet er i utgangspunktet det samme som transformatoren. Transformatoren inkluderer en potensiell transformator (PT) og en strømtransformator (CT).

Transformatorens rolle: Det er å redusere vekselspenningen og den store strømmen til en verdi som kan måles direkte av måleren, noe som er praktisk for måleren å måle direkte, og samtidig gi strøm til relébeskyttelse og automatiske enheter.

Transformator for kraftsystem er en spesiell transformator som overfører informasjon om høyspenning og stor strøm av strømnett til sekundærsiden av lavspenning og liten strøm for måling, måleinstrument, relébeskyttelse og automatisk enhet. Det er et primært system og et sekundært system. Primærviklingen er koblet til strømnettet, og sekundærviklingen er forbundet med måleinstrumenter og beskyttelsesanordninger.

Den gjensidige induktoren kan måle spenningen, strømmen og den elektriske energien til primærsystemet i forbindelse med måleinstrumenter og måleenheter; I forbindelse med relébeskyttelse og automatiske enheter kan den danne elektrisk beskyttelse og automatisk kontroll av ulike feil i strømnettet.

Ytelsen til transformatorer påvirker direkte nøyaktigheten av måling og måling av kraftsystemet og påliteligheten til relébeskyttelsesenheter.

Tre ledningsmetoder for spenningstransformator:

(1) Vv tilkoblingsmetode: mye brukt for nøytral punktisolasjon

Systemet eller høyspennings trefasesystemet på 35KV og under jordet av lysbueundertrykkingsspolen, spesielt 10KV trefaset system, ledningene kommer fra deltaledningene, men "porten" er ikke lukket, kalt Vv-tilkobling, denne ledningsmetoden kan spare en Spenningstransformatoren kan oppfylle kravene til trefaset aktiv og reaktiv energimåling, men den kan ikke brukes til å måle fasespenning og kan ikke kobles til et voltmeter som overvåker isolasjonsstatusen. av systemet.

(2) Y, yn ledningsmetode: bruk hovedsakelig trekjerners trefaset spenningstransformator, som for det meste brukes i lavstrøms jording av høyspennings trefasesystemer. De nøytrale ledningene på sekundærsiden fører til jording. Denne ledningen er for å forhindre enfaset jording på høyspenningssiden. Feil, det nøytrale punktet på høyspenningssiden er ikke tillatt å jordes, slik at spenningen til bakken ikke kan måles. For informasjon, vennligst besøk: Transmission and Distribution Equipment Network

(3) YN, yn ledningsmodus: mest brukt i store strøm jordingssystemer.

(4) YN, yn, gjør ledningsmodus: også kjent som åpne deltaledninger. Ved normal drift er spenningen på utgangsenden av det åpne deltaet null. Hvis en fase av systemet er jordet, slutter de to andre utgangsendene Utløpsspenningen er 3 ganger sekundærspenningen til restspenningsviklingen i hver fase, noe som er praktisk for spenningsinnstillingen til vekselstrømsisolasjonsovervåkingsspenningsreléet, men denne tilkoblingsmetoden brukes ikke i systemet på 10KV og under. La oss ta en titt på "Prinsippdiagram og koblingsdiagram over spenningstransformator og elektrisk energimåler."

1. Tilkoblingsmetode for spenningstransformator

Diagram over V/V-tilkoblingsprinsipp

3D-skjematisk diagram over V/V-tilkobling

2. Y/Y-tilkobling av spenningstransformator

Y/Y-koblingsprinsippdiagram

3D-skjematisk diagram over Y/Y-tilkobling

3. Ufullstendig stjernetilkobling av nåværende transformator

Skjematisk diagram over ufullstendig stjernetilkobling av gjeldende transformator

3D skjematisk diagram over ufullstendig stjernetilkobling av nåværende transformator

Fire, nåværende transformatorstjerneforbindelse

Skjematisk diagram over stjernetilkobling (gjelder over 10 kV)

Skjematisk diagram over stjernetilkobling (gjelder 400V)

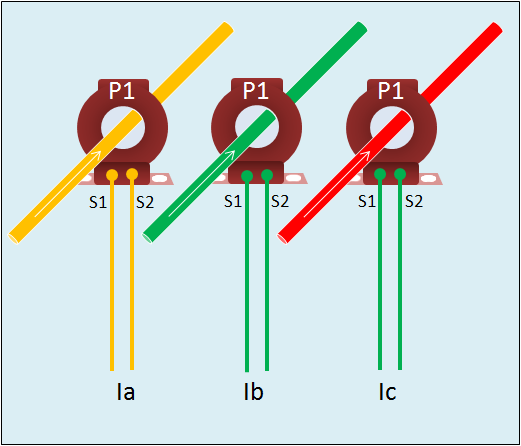

3D-skjematisk diagram over stjernetilkobling (400V)

V. Skjematisk diagram over elektriske energimålerledninger

Trefaset tretråds elektrisk energimåler kombinasjonsledningsdiagram

(3 * 100V elektrisk energimåler + 3 * 100V spesiell transformator samling terminal)

Trefaset firetråds elektrisk energimåler kombinasjonsledningsdiagram

(3 * 57.7V elektrisk energimåler + 3 * 100V spesiell transformator samling terminal)

Trefaset firetråds elektrisk energimåler kombinasjonsledningsdiagram

(3 * 220V elektrisk energimåler + 3 * 220V spesiell transformator samling terminal)

Spesielle instruksjoner

400V strømtransformatoren trenger ikke å jordes, og den ikke-polare enden av den nåværende transformatoren på 10kV og over må jordes. I ledningsprosessen anbefales det sterkt å bruke separat fasejording, og strømsløyfen og spenningssløyfen jordes separat.
