Hvorfor har høy-vekselstrøm høy impedans i en induktor?

En induktor blokkerer ikke-høyfrekvent AC fullstendig. I stedet presenterer denhøyere impedans når frekvensen øker, noe som gjør det vanskeligere for-høyfrekvent strøm å passere.

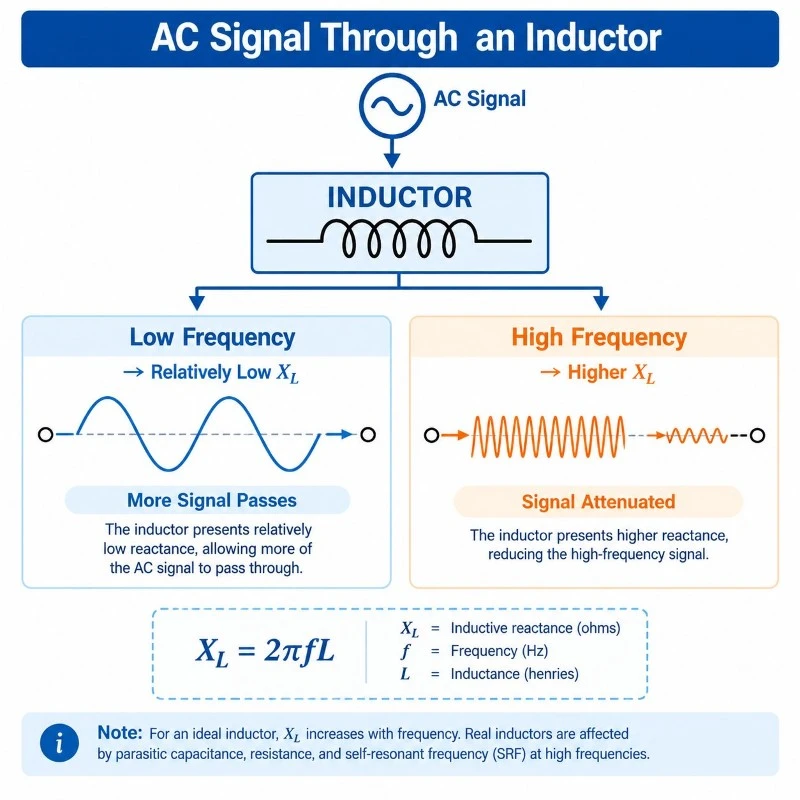

Denne oppførselen er hovedsakelig forårsaket avinduktiv reaktans, som beregnes ved hjelp av:

XL=2πfL

Når frekvensen øker, øker den induktive reaktansen. Dette er grunnen til at induktorer er mye brukt ihøy-filtrering, EMI-undertrykkelse,RF-chokes, bytte strømforsyninger og kommunikasjonsutstyr.

Hva er en induktor?

En induktor er en passiv elektronisk komponent som lagrer energi i et magnetfelt. Hovedkarakteristikken er at denmotsetter seg endringer i strømmen.

For en ideell induktor er spennings-strømforholdet:

V=L(di/dt)

Når strømmen endres raskt, genererer induktoren en motsatt spenning. Derfor reagerer en induktor forskjellig på DC, lav-vekselstrøm og høy-vekselstrøm.

Ved jevn- DC har en ideell induktor ingen induktiv reaktans. En ekte induktor har imidlertid fortsattDC motstand (DCR)fra viklingen.

Hva er induktiv reaktans?

Induktiv reaktans (XL)er motstanden en induktor gir til vekselstrøm.

Formelen er:

XL=2πfL

hvor:

XL= induktiv reaktans (Ω)

f= frekvens (Hz)

L= induktans (H)

Formelen viser at induktiv reaktans øker direkte med både frekvens og induktans.

Tenk for eksempel på en10 μH induktor:

Hyppighet	Induktiv reaktans
10 kHz	0.63 Ω
100 kHz	6.28 Ω
1 MHz	62.83 Ω
10 MHz	628.32 Ω

Dette demonstrerer hvorfor en induktor kan gi mye større motstand mot høy-vekselstrøm.

Note:Disse verdiene representerer en ideell induktor. Virkelige komponenter har motstand, parasittisk kapasitans og andre frekvensavhengige-effekter.

Hvorfor øker høyere frekvens induktorimpedansen?

Når AC-frekvensen øker, endrer strømmen retning raskere. Fordi en induktor motsetter seg endringer i strøm, produserer den større induktiv reaktans ved høyere frekvenser.

Enkelt sagt:

Lav frekvens → lavere induktiv reaktans

Høy frekvens → høyere induktiv reaktans

Denne frekvens-avhengige oppførselen gjør at induktorer kan dempe uønskede høyfrekvente-signaler samtidig som de lar lavere-frekvenssignaler eller likestrøm passere lettere.

Hva skjer ved svært høye frekvenser?

Den enkle formelenXL=2πfLer basert på en ideell induktor. Ved høye frekvenser viser ekte induktorer også parasittiske effekter.

En viktig parameter erselv-resonansfrekvens (SRF).

En ekte induktor har parasittisk kapasitans mellom viklingene. Ettersom frekvensen øker, blir denne kapasitansen stadig mer betydelig.

Generelt:

Under SRF:komponenten oppfører seg hovedsakelig som en induktor.

Nær SRF:induktive og kapasitive effekter samhandler, og impedansen kan nå et maksimum.

Over SRF:kapasitiv atferd kan bli dominerende.

Derfor gir ikke en induktor ubegrenset impedans når frekvensen øker. Når du velger enhøy-induktor, bør ingeniører sjekke impedans-frekvenskarakteristikker og SRF.

Anvendelser av høy-induktorer

Den frekvensavhengige-impedansen til induktorer gjør dem nyttige i mange elektroniske applikasjoner.

EMI og støyfiltrering

Induktorer kan øke impedansen for uønsket høyfrekvent støy og bidra til å redusereelektromagnetisk interferens (EMI).

De brukes ofte i:

Strømforsyningsfiltre

DC-DC-omformere

Bytte strømforsyninger

Inn- og utgangsfiltre

EMI-undertrykkelseskretser

RF Chokes

AnRF chokeer designet for å gi høy impedans til radio-frekvente signaler samtidig som det lar likestrøm eller lavere-frekvent strøm flyte.

RF choker brukes i:

RF-kretser

Kommunikasjonsutstyr

Forsterkere

Oscillatorer

Bias nettverk

Vanlig-modusfiltrering

Vanlige-moduschokes bruk koblede induktorer for å undertrykke vanlig-modusstøy mens du lar ønsket signal eller strømstrøm fortsette å flyte.

Hvordan velge en høy-induktor

Når du velger en induktor for-høyfrekvente applikasjoner, bør du vurdere mer enn dens nominelle induktans.

Nøkkelparametere inkluderer:

Induktans (L)– bestemmer den grunnleggende induktive reaktansen.

Driftsfrekvens– komponenten skal være egnet for målfrekvensområdet.

Selv-resonansfrekvens (SRF)– viktig for å opprettholde ønsket induktiv atferd.

Nominell og metningsstrøm– kritisk for kraftapplikasjoner.

DC motstand (DCR)– påvirker strømtap og spenningsfall.

Kjernemateriale– påvirker frekvensytelse, tap og metning.

Impedans og Q-faktor– spesielt viktig for RF- og filtreringsapplikasjoner.

Den riktige komponenten avhenger av de elektriske, mekaniske og miljømessige kravene til applikasjonen.

FAQ

Hvorfor blokkerer en induktor høy-vekselstrøm?

En induktor blokkerer ikke-høyfrekvent AC fullstendig. Densinduktiv reaktans øker med frekvensen, noe som gir den høyere impedans for-høyfrekvent strøm.

Hva er formelen for induktiv reaktans?

Formelen er:

XL=2πfL

hvor frekvens og induktans bestemmer den induktive reaktansen.

Blokkerer en induktor DC?

En ideell induktor har null induktiv reaktans ved steady{0}}state DC. En ekte induktor har fortsatt viklingsmotstand.

Hva er selv-resonansfrekvensen til en induktor?

SRF er frekvensen som den induktive oppførselen til en ekte induktor samhandler med dens parasittiske kapasitans. Over SRF kan komponenten bli stadig mer kapasitiv.

Kan induktorer filtrerehøy-frekvensstøy?

Ja. Induktorer er mye brukt iEMI-filtre, RF-drosler, strømforsyningsfiltre og andre kretserfor å undertrykke uønsket-høyfrekvent støy.



Konklusjon

En induktor gir større motstand mot høy-vekselstrøm fordi dens induktive reaktans øker med frekvensen:

XL=2πfL

Dette gjør induktorer nyttige forEMI-filtrering, RF-choking, strømforsyningsfiltrering og høyfrekvent støydemping.

Ekte induktorer har imidlertid også parasittisk kapasitans, motstand og en selv-resonansfrekvens. Derfor bør ingeniører vurderefrekvens, SRF, impedans, strømklassifisering, DCR, kjernemateriale og Q-faktornår du velger en-høyfrekvent induktor.
