Null sekvensstrøm

Definisjon: Den ubalanserte strømmen som strømmer i kretsen under jordfeilen er kjent som nullsekvensstrømmen eller likestrømskomponenten til feilstrømmen. Nullfasesekvensen betyr at størrelsen på tre faser har nullfaseforskyvning. De tre vektorlinjene representerer null sekvensstrøm og det oppdages ved å legge til vektoren av tre faser strøm. Ligningen nedenfor uttrykker nullfasesekvensstrømmen,

Delta-tilkoblet vikling

Delta-tilkoblet vikling er vist på figuren nedenfor. Nullsekvensstrømmen i fasene a, b og c er lik i størrelse og i fase med hverandre. Det sirkuleres i faseviklingene til delta-forbindelsen som vist på figuren nedenfor. Nul-sekvensstrømmene produseres på grunn av eksistensen av null sekvensspenning.

Av KCL på node a, får vi

På samme måte har vi ved å bruke KCLat-noder B og C

Ligningen ovenfor viser at det ikke er noen null-sekvensstrøm til stede i delta-forbindelsen, på grunn av fraværet av returbanene til denne strømmen.

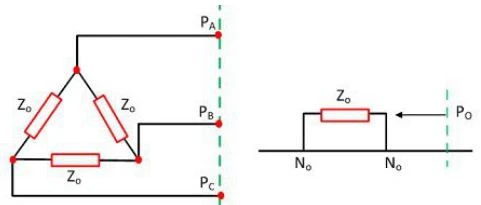

Siden det ikke er noen returbane for null-sekvensstrømmen i linjen, blir dermed impedansen til kretsen uendelig. Denne uendelige impedansen er vist av åpen krets ved punkt P i enfasekvivalent null sekvensnettverk for en delta-tilkoblet krets med null sekvensimpedans Z0.

Men for null-sekvensstrømmen, er det den lukkede banen i delta-kretsen. Dette indikeres ved å koble nullsekvensimpedansen Z0 til null-sekvensstrømmen.

Stjernetilkoblet vikling med nøytralt isolert fra bakken

Tenk på en stjernekoblet vikling uten nøytral retur som vist på figuren nedenfor.
