Hvilke spesifikasjoner betyr noe når du velger en Lan-transformator?

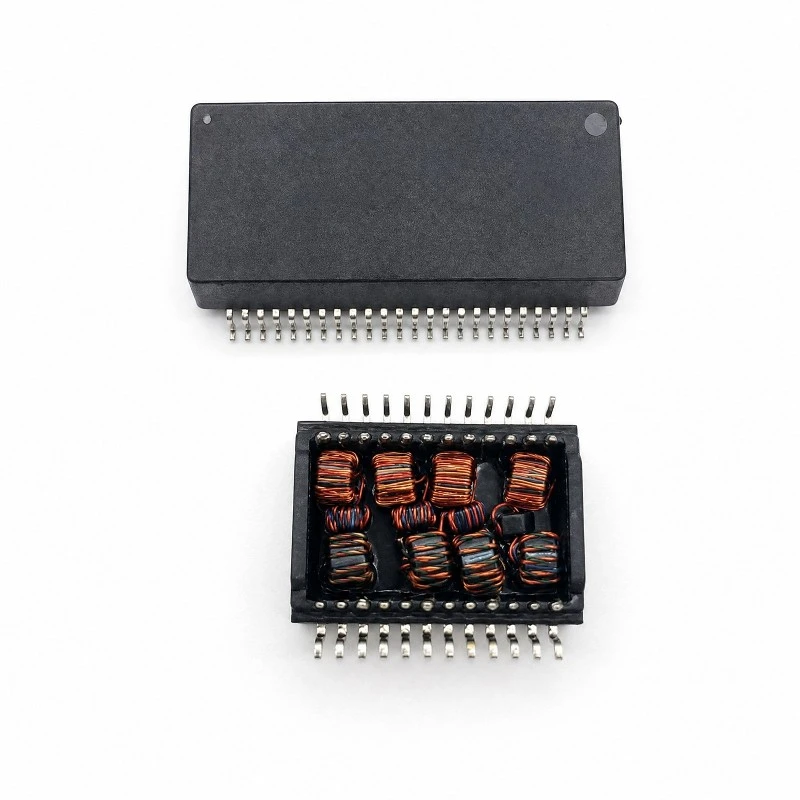

Å velge rettLAN transformatorer avgjørende for pålitelig Ethernet-kommunikasjon. Enten du designer en nettverkssvitsj, ruter, industriell Ethernet-enhet, IP-kamera eller PoE-system, må transformatoren samsvare med kravene til Ethernet PHY og den generelle applikasjonen.

Så, hvilke spesifikasjoner bør du vurdere når du velger en LAN-transformator?



1. Ethernet-hastighet og standard

Start med å identifisere Ethernet-standarden som kreves av applikasjonen din, for eksempel:

• 10/100BASE-T
• 1000BASE-T (Gigabit Ethernet)
• 2,5 GB-T
• 5GBASE-T
• 10GBASE-T

En LAN-transformator designet for 10/100BASE-T bør ikke automatisk brukes for Gigabit eller høyere--Ethernet. Bekreft alltid kompatibilitet med PHY-databladet.

2. Svingforhold

Svingforholdet påvirker signaloverføring og impedanstilpasning mellom PHY- og Ethernet-kabelen.

Riktig forhold avhenger av Ethernet PHY og dets referansedesign. Bruk av et uegnet svingforhold kan føre til signaltap, impedansfeil eller kommunikasjonsproblemer.



3. Åpen-kretsinduktans (OCL)

Åpen-kretsinduktans, eller OCL, er en viktig spesifikasjon for Ethernet-magnetikk. Det påvirker lav-signalytelsen og må oppfylle kravene i gjeldende Ethernet-standard.

Når du sammenligner LAN-transformatorer, sjekkminimum OCL-verdi og testbetingelser, i stedet for bare å se på den typiske verdien.



4. Innsettingstap og returtap

Innsettingstapindikerer hvor mye signal som går tapt når det passerer gjennom transformatoren. Lavere tap gir generelt bedre signaloverføring.

Returtapmåler signalrefleksjon forårsaket av impedansfeil. God avkastning-tap er spesielt viktig for Gigabit- og Ethernet-applikasjoner med høyere-hastighet.

Begge parametrene bør evalueres over det relevante frekvensområdet.



5. Isolasjonsspenning

Elektrisk isolasjon er en av hovedfunksjonene til en Ethernet-transformator.

Sjekk transformatorens:

• Isolasjonsspenning
• Dielektrisk styrke
• Isolasjonsmotstand

Det nødvendige isolasjonsnivået avhenger av applikasjonen og gjeldende sikkerhetskrav.



6. DCR- og PoE-kompatibilitet

DC motstand (DCR)representerer motstanden til transformatorviklingene. Lavere DCR kan bidra til å redusere strømtap og varme.

For PoE-applikasjoner må du også bekrefte:

• DC strøm evne
• Termisk ytelse
• Isolasjonskrav
• Kompatibilitet med den nødvendige PoE-standarden

En standard LAN-transformator bør ikke automatisk antas å støtte PoE.



7. Vanlig-modus Choke-ytelse

Noen LAN-transformatorer integrerer envanlig-modus choke (CMC)for å redusere vanlig-modusstøy og forbedre EMI/EMC-ytelsen.

Hvis applikasjonen din har strenge EMC-krav, sjekk CMC-egenskapene og vanlig-modusdempning av transformatoren.



8. Pakke, fotavtrykk og pinout

Elektrisk kompatibilitet er bare en del av utvelgelsesprosessen. Transformatoren må også passe til ditt PCB-design.

Sjekke:

• Pakkedimensjoner
• PCB fotavtrykk
• Pin-konfigurasjon
• Komponenthøyde
• SMD eller gjennomgående-hullkonstruksjon

Sammenlign alltid transformatorens pinout med PHY-referansedesignet før PCB-layout.



9. Driftstemperatur

For industrielle og utendørs bruksområder er driftstemperatur spesielt viktig.

Sørg for atLAN transformatorkan opprettholde den nødvendige elektriske ytelsen over det forventede temperaturområdet.

Sjekkliste for valg av LAN-transformator

Spesifikasjon	Hovedhensyn
Ethernet-standard	10/100, 1000BASE-T, 2,5G, 5G osv.
Omdreiningsforhold	Match PHY
OCL	Sjekk minimumsverdi og testbetingelser
Innsettingstap	Minimer signaldemping
Returtap	Sørg for god impedanstilpasning
Isolering	Oppfyll kravene til systemsikkerhet
DCR	Vurder strømtap og varme
CMC	Vurder EMI/EMC-krav
PoE	Bekreft gjeldende og PoE-kompatibilitet
Pakke	Match PCB plass og fotavtrykk
Pinout	Match PHY-referansedesignet
Temperatur	Oppfyll søknadskravene

Siste tanker

Å velge en LAN-transformator krever mer enn bare å matche Ethernet-hastigheten. Ingeniører bør vurdereomdreiningsforhold, OCL, innsettingstap, returtap, isolasjonsspenning, DCR, CMC-ytelse, PoE-kompatibilitet, temperaturklassifisering, pakke og pinout.



Den beste tilnærmingen er å evaluere LAN-transformatoren sammen med Ethernet PHY og det komplette grensesnittdesignet. Velg en erfaren for OEM- og høyvolumsprosjekter-LAN-transformatorprodusent eller Ethernet-magnetikkleverandørkan også bidra til å sikre ytelse, kvalitet, tilpasning og langsiktig-forsyningsstabilitet.

Trenger du hjelp til å velge riktig LAN-transformator? Kontakt vårt tekniske team for å diskutere din Ethernet-applikasjon og krav.
